CQB-F型衬氟塑料磁力泵使用注意事项
时间：2018-3-16 13:26:02来源：http://muyperruno.com作者：信誉联盟信誉联盟
【CQB-F型衬氟塑料磁力泵】产品简介：
CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品，并引进国外先进技术，采用聚偏二氟乙稀制造，该材料是目前世界上优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。

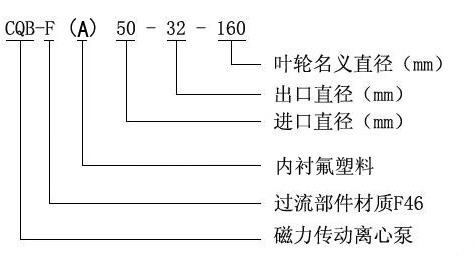

【CQB-F型衬氟塑料磁力泵】型号意义：
【CQB-F型衬氟塑料磁力泵】产品特点：
CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀的“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
【CQB-F型衬氟塑料磁力泵】工作原理：
CQB-F磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、 “无泄漏工厂，实现安全、文明生产的理想用泵。
【CQB-F型衬氟塑料磁力泵】产品用途：
信誉联盟 CQB-F型衬氟塑料磁力泵被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗电解、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、毒性液体、稀有贵重液体、易挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。适用温度：-30℃～120℃。

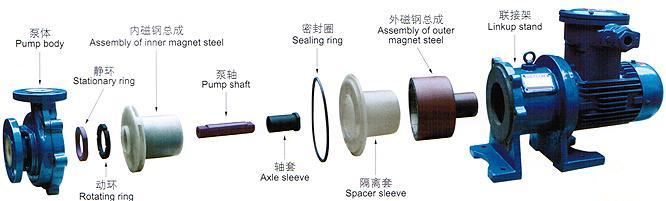

【CQB-F型衬氟塑料磁力泵】结构爆炸图：
【CQB-F型衬氟塑料磁力泵】性能参数：
|
信誉联盟 型 号 |
信誉联盟 口径(mm) |
流量 (m3/h) |
扬程 (m) |
电机功率 (kW) |
电 压 (V) |
信誉联盟 材 质 |
|
|
进口 |
信誉联盟 出口 |
||||||
|
信誉联盟 CQB15-10-85F |
15 |
15 |
1.8 |
8 |
信誉联盟 0.12 |
信誉联盟 220/380 |
信誉联盟 聚 偏 信誉联盟 二 信誉联盟 氟 乙 信誉联盟 烯 |
|
CQB20-15-105F |
信誉联盟 25 |
18 |
3 |
信誉联盟 12 |
信誉联盟 0.37 |
220/380 |
|
|
信誉联盟 CQB32-25-125F |
32 |
信誉联盟 25 |
信誉联盟 3.2 |
信誉联盟 20 |
0.75 |
380 |
|
|
CQB32-25-145F |
信誉联盟 32 |
25 |
3.2 |
25 |
0.75 |
380 |
|
|
CQB40-32-115F |
信誉联盟 40 |
信誉联盟 32 |
信誉联盟 6.3 |
15 |
0.75 |
信誉联盟 380 |
|
|
信誉联盟 CQB40-32-145F |
40 |
信誉联盟 32 |
信誉联盟 6.3 |
信誉联盟 25 |
信誉联盟 1.5 |
380 |
|
|
CQB40-32-160F |
40 |
信誉联盟 32 |
信誉联盟 6.3 |
32 |
信誉联盟 2.2 |
380 |
|
|
CQB50-40-125F |
50 |
信誉联盟 40 |
信誉联盟 12.5 |
信誉联盟 20 |
信誉联盟 2.2 |
380 |
|
|
信誉联盟 CQB50-40-160F |
信誉联盟 50 |
40 |
12.5 |
信誉联盟 32 |
3 |
380 |
|
|
信誉联盟 CQB65-50-125F |
65 |
信誉联盟 50 |
25 |
20 |
信誉联盟 3 |
信誉联盟 380 |
|
|
CQB65-50-160F |
65 |
50 |
信誉联盟 25 |
32 |
信誉联盟 5.5 |
380 |
|
|
CQB80-65-125F |
信誉联盟 80 |
65 |
50 |
信誉联盟 20 |
7.5 |
信誉联盟 380 |
|
|
CQB80-65-160F |
80 |
信誉联盟 65 |
信誉联盟 50 |
信誉联盟 32 |
11 |
信誉联盟 380 |
|
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
信誉联盟 11 |
380 |
|
|
CQB100-80-160F |
信誉联盟 100 |
80 |
信誉联盟 100 |
信誉联盟 32 |
18.5 |
380 |
|
|
注：表中CQB32-25-125F----CQB100-80-160F都可配防爆电机 |
|||||||
【CQB-F型衬氟塑料磁力泵】型谱图：
【CQB-F型衬氟塑料磁力泵】安装与调试：
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时， 管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
信誉联盟
（六）泵停止工作前，应先关闭排出阀门，然后切断电源。
【CQB-F型衬氟塑料磁力泵】使用注意事项：
（一）因磁力泵轴承的冷却和润滑是靠被输送的介盾，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
（四）被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度低不能低于零下30℃高不能超过100℃。输送吸入压力不大于0.2MPa，大工作庄力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结易的介质，使用后应及时清洗，排净泵内积液。
信誉联盟
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
【CQB-F型衬氟塑料磁力泵】故障原因及排除方法：
|
故障形式 |
信誉联盟 产生原因 |
排除方法 |
|
泵不出水 |
信誉联盟 1．水泵反转 2．进水管道漏气 3．泵腔蓄水不足 信誉联盟 4．电压太高，启动时联轴器打滑 5．吸程太高 信誉联盟 6．阀门没有打开 |
1．改变电机接线 2．杜绝漏气 信誉联盟 3．增加蓄水量 4．调正电压 信誉联盟 5．降低泵安装位置 信誉联盟 6．校正或更改阀门 |
|
信誉联盟 流量不足 |
信誉联盟 1．吸入管径太小或淤塞 信誉联盟 2．叶轮流道阻塞 信誉联盟 3．扬程过高 信誉联盟 4．转速不够 |
1．调换或清洗进水管 2．清洗叶轮 信誉联盟 3．开大出水阀 4．恢复额定转速 |
|
扬程过低 |
1．流量过大 2．转速太低 |
信誉联盟 1．关小出水阀 信誉联盟 2．恢复额定转速 |
|
噪音太大 |
1．泵轴严重磨损 2．轴承严重磨损 3．外磁钢或内磁钢与隔离套接触 4．动静环磨损叶轮与泵体研磨 |
信誉联盟 1．更换泵轴 信誉联盟 2．更换轴承 3．拆除泵头重新组装 信誉联盟 4．更换动静环 |
|
漏液 |
密封垫圈损坏 |
更换密封垫圈 |
