FZB型氟塑料自吸泵

FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

说明书在线阅读自吸泵实物图产品安装图纸

下一个产品：ZWL直联式自吸排污泵

上一个产品：ZW不锈钢自吸排污泵

产品简介：

FZB型氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。FZB型氟塑料合金自吸泵信誉联盟泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

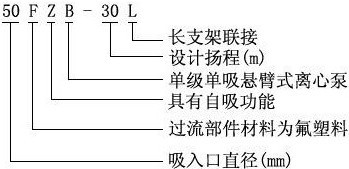

型号意义：

型号意义

产品特点：

FZB型氟塑料自吸泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的佳选择。

信誉联盟该泵采用目前为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

技术参数：

流量：1.5～60m3/h；
扬程：15～50m；
转速：2900r/min；
功率：1.5～15KW；
进口直径：25～80mm；
信誉联盟适用温度：-20℃～120℃。

产品用途：

信誉联盟 FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。

FZB型氟塑料自吸泵人性化的设计原理、卓越的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。

结构图：

信誉联盟 1	前盖	F46/HT200
信誉联盟 2	连接法兰	信誉联盟 F46/HT200
信誉联盟 3	信誉联盟泵体	信誉联盟 F46/HT200
信誉联盟 4	叶轮	氟塑料合金
信誉联盟 5	泵盖	氟塑料合金、HT200
6	机械密封	四氟乙烯-氧化铝、碳化硅、硬质合金

性能参数：

型号	流量 (m3/h)	扬程信誉联盟 (m)	口径信誉联盟 (mm)		电机功率 (Kw)	自吸高度 (m)	转速信誉联盟（r/min)
25FZB-20	1.5	23	25	25	信誉联盟 1.5	3	信誉联盟 2900
	信誉联盟 3.6	信誉联盟 20
	信誉联盟 4.5	信誉联盟 17
信誉联盟 40FZB-20	5	22	40	40	3	信誉联盟 3	2900
	8	信誉联盟 20
	信誉联盟 10	信誉联盟 17
40FZB-30	信誉联盟 5	33	信誉联盟 40	信誉联盟 40	3	3	信誉联盟 2900
	8	30
	信誉联盟 10	25
50FZB-20	8	信誉联盟 25	50	50	3	3	信誉联盟 2900
	12	信誉联盟 20
	15	17
50FZB-30	8	33	50	信誉联盟 50	3	信誉联盟 3	信誉联盟 2900
	12	30
	15	25
50FZB-45L	信誉联盟 8	48.5	50	32	7.5	信誉联盟 3	2900
	信誉联盟 12	45
	15	信誉联盟 40
信誉联盟 65FZB-20L	20	23	65	50	4	信誉联盟 3.5	信誉联盟 2900
	25	20
	信誉联盟 30	17
65FZB-30L	20	信誉联盟 33	信誉联盟 65	50	7.5	3.5	信誉联盟 2900
	25	信誉联盟 30
	30	25
65FZB-40L	信誉联盟 20	信誉联盟 42	65	信誉联盟 50	11	3.5	2900
	信誉联盟 25	信誉联盟 40
	信誉联盟 30	30
65FZB-45L	信誉联盟 20	信誉联盟 47	65	50	信誉联盟 11	信誉联盟 3.5	2900
	25	信誉联盟 45
	30	40
信誉联盟 65FZB-50L	信誉联盟 20	信誉联盟 52	信誉联盟 65	50	15	信誉联盟 3.5	2900
	信誉联盟 25	50
	30	45
80FZB-20L	信誉联盟 30	信誉联盟 23	80	65	信誉联盟 5.5	4	2900
	40	20
	50	15
80FZB-30L	40	33	80	65	11	4	2900
	信誉联盟 50	30
	60	信誉联盟 25
80FZB-45L	信誉联盟 40	信誉联盟 48.5	80	信誉联盟 65	15	信誉联盟 4	信誉联盟 2900
	50	45
	60	信誉联盟 40
注：FZB型氟塑料自吸泵若规格型号超出此范围，我厂可根据用户要求予以调整

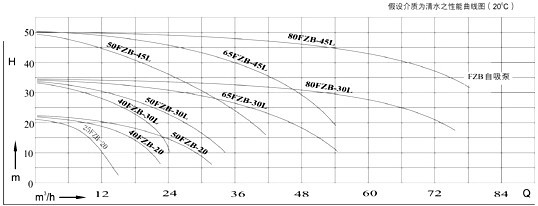

性能曲线图：

性能曲线图

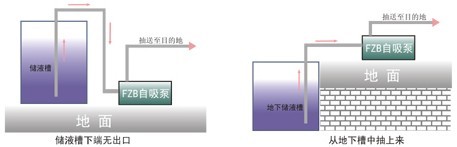

安装示意图：

安装示意图

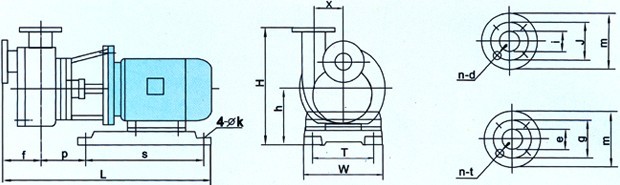

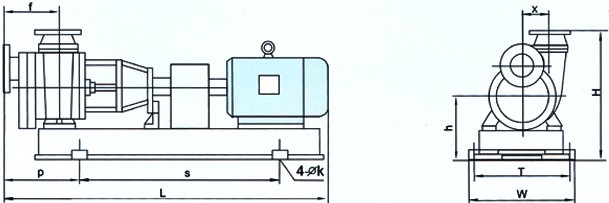

安装尺寸图：

安装尺寸图

系列	型号	外型及安装尺寸								信誉联盟进口法兰尺寸						信誉联盟出口法兰尺寸
系列	型号	L	信誉联盟 S	P	f	信誉联盟 W	信誉联盟 T	信誉联盟 H	h	x	信誉联盟 k	i	j	信誉联盟 m	n-d	信誉联盟 e	g	信誉联盟 n	4-t
短支架	32FZB-15	450	100	信誉联盟 160	信誉联盟 80	信誉联盟 180	140	信誉联盟 230	信誉联盟 90	55	10	32	90	信誉联盟 120	4-11	信誉联盟 32	90	信誉联盟 120	4-11
	信誉联盟 40FZB-20	590	310	信誉联盟 160	信誉联盟 110	220	170	305	140	65	12	40	信誉联盟 100	130	信誉联盟 4-13	40	信誉联盟 100	130	4-13
	40FZB-30	590	信誉联盟 310	160	110	信誉联盟 220	170	信誉联盟 305	140	80	信誉联盟 12	40	100	130	4-13	信誉联盟 40	100	130	4-13
	50FZB-20	信誉联盟 590	310	160	110	220	170	305	信誉联盟 140	信誉联盟 65	信誉联盟 12	信誉联盟 50	100	130	信誉联盟 4-13	信誉联盟 50	100	130	4-13
	信誉联盟 50FZB-30	590	310	信誉联盟 160	110	信誉联盟 220	170	305	信誉联盟 140	80	信誉联盟 12	信誉联盟 50	100	130	信誉联盟 4-13	50	信誉联盟 100	130	信誉联盟 4-13

信誉联盟系列	型号	信誉联盟外型及安装尺寸								信誉联盟进口法兰尺寸						信誉联盟出口法兰尺寸
信誉联盟系列	型号	L	S	P	f	W	T	信誉联盟 H	信誉联盟 h	x	k	信誉联盟 i	j	信誉联盟 m	n-d	e	g	n	n-t
长支架	65FZB-20L	1100	600	信誉联盟 250	信誉联盟 180	390	350	信誉联盟 440	212	信誉联盟 80	20	65	信誉联盟 145	信誉联盟 185	4-18	信誉联盟 50	125	165	4-18
	信誉联盟 65FZB-30L	信誉联盟 1200	660	信誉联盟 300	200	450	400	信誉联盟 480	232	100	信誉联盟 24	信誉联盟 65	信誉联盟 145	信誉联盟 185	信誉联盟 4-18	50	信誉联盟 125	165	信誉联盟 4-48
	信誉联盟 80FZB-20L	1200	660	300	200	450	400	480	232	100	信誉联盟 24	信誉联盟 80	信誉联盟 160	200	8-18	65	145	信誉联盟 185	信誉联盟 4-18
	80FZB-30L	1240	信誉联盟 740	信誉联盟 330	210	500	450	520	信誉联盟 260	110	24	80	160	信誉联盟 200	8-18	65	信誉联盟 145	185	信誉联盟 4-18

使用注意事项：

安装

    1.泵经长途运输到达使用现场，安装前须检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位，应予校正。
    2.安装时要尽量减少吸入管路的水力损失，不得装小于90°的弯头，进口管路上90°的弯头不要超过2个，泵进口应设滤网，防止大块杂质进入泵内，保证泵能正常运转，安装时尽可能的减少进口管路长路（这样会减少进口管路空气，从而减少自吸时间，增加工作效率）。
信誉联盟     3.进水管的连接螺栓一定要均力拧紧，密封一定要严密，绝对不能漏气，尽量使用软质的法兰密封垫（如氟橡胶），否则会严重影响泵的自吸性能。

操作使用注意事项

1.检查电机运转方向与泵的运转方向标记是否一致，切勿反转！

2.泵体内须注满液体才能启动运转，严禁空运转。泵在规定的自吸高度范围内如果7～10分钟尚不能出液，应立即停机检查原因（主要检查进口管是否漏气，以防泵内工作液升温，损坏泵机。
3.第一次在泵体内注液后一般不需再注液，但停机时间长或停机后密封有泄漏现象存在，泵内液体损失，在第二次开车前应先检查泵内存液情况，加满液后再开车。
信誉联盟 4.冬季长期不使用时，应排尽泵体内的液体，以免受冷冻，不能正常工作。
